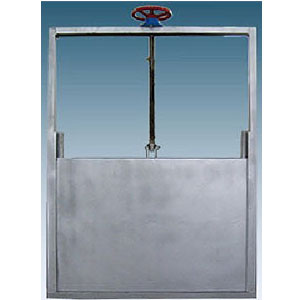

一）渠道闸门产品概述：
渠道闸门又称钢制闸门，不锈钢闸门，是我公司引进国外先进技术生产的闸门，主要材料为不锈钢或碳钢碰涂环氧树脂涂料，橡胶软密封，具有重量轻，操作灵活，防腐蚀，不生锈，安装维修方便，密封可靠等功能，广泛应用于自来水厂、污水厂、排灌、排涝、石油、化工、冶金、环保、电力、塘堰、河流等工程，作为截止、调节流量和控制水位之用。
二）渠道闸门产品特点：
重量轻:约为普通闸门的1/3重量。
耐腐蚀:耐酸碱及耐大部分腐蚀性化学品及污水、海水等。
密封性好:采用橡胶软密封，密封效果好
力矩小:由于闸板重量轻，且闸板与道轨板之间摩擦阻力小，故操作力矩小。
寿命长:闸板与导轨之间装有防锁死结构使密封面磨损非常小。
维修方便:若经多年使用后出现泄漏现象，只需将闸板吊起，调换门框上橡胶密封圈即可，省时省力，维修成本低。
手动操作:采用螺杆式启闭操作，操作方便、轻巧、可靠。
电动操作:电动控制装置，定位精确、操作轻巧、易实现自控和远控
三)渠道闸门简介
该阀主要材料有碳钢或不锈钢（可根据用户要求制做），密封圈采用橡胶软密封、具有重量轻、操作灵活、防腐蚀、不生锈、安装维修方便、密封可靠等功能、可广泛用于污水处理厂、自来水、排灌、环保、电力、塘堰、河流等工程，作为截止、调整流量和控制水位之用。本阀为渠道安装，三边止水。
四)渠道闸门性能特点
重量轻：约为铸铁闸门的三分之一；
耐腐蚀：耐酸碱及大部分腐蚀性化学品及污水、海水；
密封性好：采用橡胶对金属密封，止水胶圈为空心结构，密封性能好；
力矩小：由于门板重量轻，门板与导轨之间的磨擦阻力小，故使得手轮操作力矩不大于100N
独特结构：采用可靠的温度和钢板的焊接结构，高性能的密封件保证闸门有效启闭，独特和楔块设计使得闸门启闭更加可靠，并能受较大反向水位；
寿命长：由于门板与导轨之间只有到最后一小段密封时接触，密封面磨损非常小。
维修方便：楔形块可做调整，经多年使用后，如出现局部渗漏现象，只需调整楔形块增加止水胶圈压缩量即可，省时省力，维修成本低。
启闭机：可按不同状况选用手动、气动、电动、电液动、液动；
安装方便：闸门框通过二次混凝土浇注固定，方便可靠。
五)渠道闸门主要零部件材质
闸框:碳钢或不锈钢
闸板:碳钢或不锈钢
丝杆:碳钢或不锈钢
启闭机座:碳钢
六)渠道闸门主要性能
工作介质：水或污水
工作温度：80度
使用压力：0.1MPa
泄漏量：1.25L/min
七)渠道闸门供货分散程度:
1. 本产品在厂内组装好后整体供货。
2. 配套启闭机、丝杆以及轴导架等合理包装后供货。
八）渠道闸门安装前的准备:
1、 查看发货清单，清点货物数量及紧固件、备件等数量是否与清单一致，同时做好货物的保管工作。
2、查看安装资料（如安装图、合格证、使用说明书等）是否齐全。
3、检查洞口是否符合土建尺寸要求,洞口平面应尽量平直。
4、检查预留孔及预埋螺栓位置是否正确。
5、检查阀门在运输过程中的变形及损伤, 要进行全面的检查和修整。且未安装前必须水平放置,防止主件变形影响止水效果,同时丝杆、联接杆不可受力弯曲。
6、安装工作人员应全部到场，并准备好安装时必需的设备（如：吊车、焊机、脚手架等）、安装工具及测量工具等。
九)渠道闸门安装与调试:
1. 将闸门的门框埋入部分插进预留孔洞并用斜块垫平、校正、使闸门导轨与铅垂线重合,偏差应小于1/500,然后将门盖插入门框,进行二次浇灌,待混凝土养护后,用地脚螺栓将其紧固。
2. 电动启闭机、电动头安装按随机配套电动头《安装使用说明书》安装调试操作使用。
3. 必须在丝杆顶端装上锁紧螺母，以防下开时超限，使调节闸门及丝杆掉入池中，造成损失。
4. 安装丝杆护罩，用螺栓紧固在启闭机顶部。
5. 检查闸门密封情况,如有严重渗漏现象,可将门框两侧的压紧装置作适当调整,直至达到理想的密封效果为止。
6. 在闸门的安装过程中,应对密封面做好保护,不得损坏。
十)渠道闸门使用与维护:
1. 使用手动启闭机时,要用力均匀,不要在关闭时用力过猛以防损伤闸门部件。
2. 要定期给丝杆及启闭机加润滑油脂。
3. 每年需对闸门作一次油漆防腐处理。
4. 打开闸门时,应注意不得使门体全部滑出门槽。
十一)渠道闸门主要外形连接尺寸：
公称通径 A B H W E
300×300 300 300 600 150 420
400×400 400 400 800 150 520
500×500 500 500 1000 150 660
600×600 600 600 1200 150 760
700×700 700 700 1300 150 860
800×800 800 800 1400 150 960
900×900 900 900 1400 150 1060
1000×1000 10001650 2250 120 1160
1200×1200 1200 1700 2650 140 1360
1400×1400 1400 2100 3050 140 1560
1500×1500 15002450 3250 140 1660
1600×1600 16002600 3450 140 1760
1800×1800 18003300 3850 160 1960
2000×2000 2000 4000 4250 160 2160
十二)渠道闸门定货说明
1、闸门的规格型号
2、闸门的材质及驱动装置的要求。
3、预留置的渠宽，及水深的尺寸。
4、有详细的施工图，请提供方便我公司选型，也方便现场安装。
