一、楼宇变频恒压供水设备概述

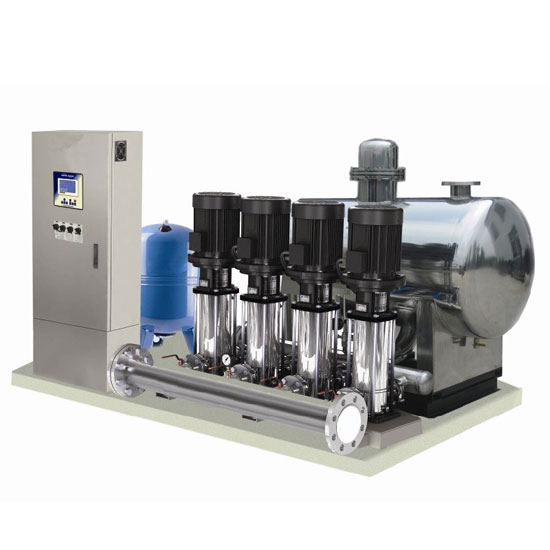

楼宇变频恒压供水设备主要由不锈钢水泵、稳流补偿罐、阀门、法兰、管件真空抑制器、缺水保护装置、压力补偿灌、钢制底盘、压力传杆器、ABB控制柜部分等组成。
投入使用,自来水管网的水进入稳流罐,罐内空气从真空消除器排出,待水充满后,真空消除器自动关闭。当自来水管网压力能够满足用水要求时,系统由旁通止回阀向用水管网直接供水;当自来水管网压力不能满足用水要求时,系统压力信号由远传压力表反馈给变频控制器,水泵运行,并根据用水量的大小自动调节转速恒压供水,若运转水泵达到工频转速时,则启动另一台水泵变频运转。
水泵供水时,若自来水管网的水量大于水泵流量,系统保持正常供水:用水高峰时,若自来水管网水量小于小泵流量量,稳流罐内的水作为补充水源仍然能正常供水,此时,空气由真空消除器进入稳流罐,罐内真空遭到破坏,确保了自来水管网不产生负压,用水高峰过后,系统又恢复到正常供水状态。
当自来水管网停水,造成稳流罐液位不断下降,液位探测器将信号反馈给变频控制器,水泵自动停机,以保护水泵机组。夜间小流量供水且自来水管网压力不能满足要求时,气压罐可以贮存并释放能量,避免了水泵频繁启动。

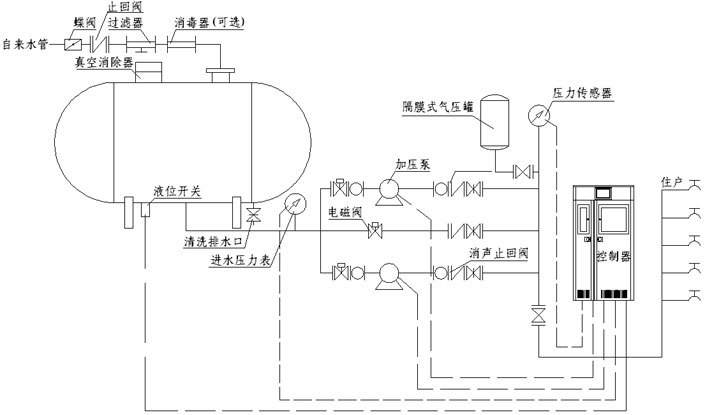

楼宇变频恒压供水设备供水原理图
四、楼宇变频恒压供水设备应用领域
1、高层建筑、居民小区、别墅等居民生活用水。
2、企事业单位、宾馆、写字楼、百货商场,大型桑拿浴、医院、学校,体育馆,高尔夫球场,机场等场所的日常用水。
3、生产制造、洗涤装置、食品工业、工厂、工矿的生产用水。
4、其他:老旧水池供水及其它形式供水的改造。
五、楼宇变频恒压供水设备技术参数
1、供水流量 0—1500 M3/H 扬程
2、控制电机功率 0.75---1500KW
3、供水户数 10—10000户
4、压力控制范围 0.15—1.6MPa
5、平均节电率 30—60%
6、控制原理 正弦波PWM或空间矢量SVPWM
7、运行方式 单泵或多泵自动切换
8、控制方式 可编程和PID控制
9、过载能力 150% 60秒
10、保护功能 软启动、对过压、缺相、变相、欠压、断 路,瞬间停电,短路等均有自诊显示和保护功能。

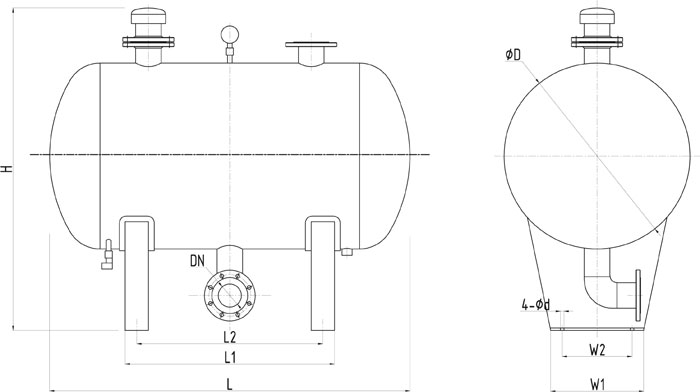

六、楼宇变频恒压供水设备配稳流罐尺寸
单位:mm
型号 |
DN |
¢D |
L |
L1 |
L2 |
W1 |
W2 |
H |
4-¢d |
容积L |
ZYW¢600 |
DN80-100 |
¢600 |
1250 |
700 |
600 |
400 |
300 |
1220 |
4-¢20 |
350 |
ZYW¢800 |
DN100-150 |
¢800 |
1500 |
840 |
700 |
500 |
400 |
1450 |
4-¢20 |
750 |
ZYW¢1000 |
DN150-200 |
¢1000 |
1800 |
1050 |
900 |
640 |
500 |
1850 |
4-¢24 |
1400 |
