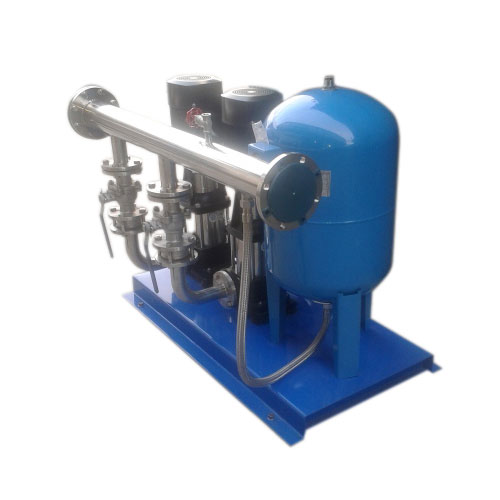

变频恒压供水设备

变频恒压供水设备

类别:无负压变频供水设备
电话:0577-67319719
传真:0577-67319709
浙禹邮箱:zheyuc@163.com
QQ号:点击这里给我发消息
地址:永嘉县江北街道浦二村后洋
http://www.cnwzv.com
产品详细

 一、变频恒压供水设备产品简介

    变频恒压供水设备,在内部增加了一台附属小泵功能,在用水量不超过小泵出水量时有附属小泵供水保压,当用水量超过小泵出水量时,通过压力传感器感知管内流体压力下降时,经分析运算后,微电脑控制器再根据运算结果输出信号给变频器,由变频器控制变频主泵运行并根据用水量调节水泵台数,从而大幅度地节约电能和节水。


二、变频恒压供水设备产品概述

    变频恒压供水设备由气压罐、水泵及电控系统三部分组成,其突出优点是,不需建造水塔,投资小、占地少,布置灵活,建成投产快。采用水气自动调节、自动运转、节能与自来水自动并网,停电后仍可供水,调试后不需看管。广泛用于企业单位、住宅区及农村的生产、生活、办公供水。适用于供水户在5000户以内,日供水量在3000m3以内场所,供水高度达100米以上。


三、变频恒压供水设备工作原理图

变频恒压供水设备工作原理图

四、变频恒压供水设备变频控制原理
    变频恒压供水设备采用气压式供水。利用密封罐体,利用罐内高压气水压力达到供水目的。具体工作顺序是由水泵将水通过逆止阀压入罐体,使罐内气体受到压缩,压力逐渐增大。
    当压力达到指定上限时电接点压力表通过控制柜使泵机自动停止。设备中的水压高于外界管网压力,自动送水至供水管网。当罐体内水位下降,罐内气体膨涨压力减小到指定的下限位置时,电接点压力表通过控制柜使水泵重新启动。如此反复,使设备不停供水。
    当罐内气体不足时,补气阀可自动补气。



五、变频恒压供水设备系统特点
    1、节电:优化的节能控制软件,使水泵实现最大限度地节能运行;
    2、节水:根据实际用水情况设定管网压力,自动控制水泵出水量,减少了水的跑、漏现象;
    3、运行可靠:由变频器实现泵的软起动,使水泵实现由工频到变频的无冲击切换,防止管网冲击、避免管网压力超限,管道破裂。
    4、联网功能:采用全中文工控组态软件,实时监控各个站点,如电机的电压、电流、工作频率、管网压力及流量等。并且能够累积每个站点的用电量,累积每台泵的出水量,同时提供各种形式的打印报表,以便分析统计。
    5、控制灵活:分段供水,定时供水,手动选择工作方式。
    6、自我保护功能完善:如某台泵出现故障,主动向上位机发出报警信息,同时启动备用泵,以维持供水平衡。万一自控系统出现故障,用户可以直接操作手动系统,以保护供水。


六、变频恒压供水设备应用范围
    1、自来水厂、加压泵房
    2、居民生活区、宾馆及其它建筑
    3、企业生产用水
    4、锅炉循环水系统
    5、农田灌溉系统


七、变频恒压供水设备水泵选型参数表(仅作参考)
型号 扬程(m) 流量(m3/h) 电机功率(KW) 转速(r/min)
CDL8-2/1 9 8 0.75 2900
CDL8-2 18 8 0.75 2900
CDL8-3 27 8 1.1 2900
CDL8-4 36 8 1.5 2900
CDL8-5 45 8 2.2 2900
CDL8-6 54 8 2.2 2900
CDL8-8 73 8 3.0 2900
CDL8-10 92 8 4.0 2900
CDL8-12 111 8 4.0 2900
CDL8-14 130 8 5.5 2900
CDL8-16 148 8 5.5 2900
CDL8-18 167 8 7.5 2900
CDL8-20 186 8 7.5 2900
CDL12-2 20 12 1.5 2900
CDL12-3 30 12 2.2 2900
CDL12-4 40 12 3 2900
CDL12-5 50 12 3 2900
CDL12-6 60 12 4 2900
CDL12-7 70 12 5.5 2900
CDL12-8 80 12 5.5 2900
CDL12-9 91 12 5.5 2900
CDL12-10 101 12 7.5 2900
CDL12-12 121 12 7.5 2900
CDL12-14 141 12 11 2900
CDL12-16 162 12 11 2900
CDL12-18 183 12 11 2900
CDL16-2 22 16 2.2 2900
CDL16-3 34 16 3.0 2900
CDL16-4 46 16 4.0 2900
CDL16-5 58 16 5.5 2900
CDL16-6 70 16 5.5 2900
CDL16-7 82 16 7.5 2900
CDL16-8 94 16 7.5 2900
CDL16-10 118 16 11 2900
CDL16-12 141 16 11 2900
CDL16-14 166 16 15 2900
CDL16-16 189 16 15 2900
CDL20-1 10 20 1.1 2900
CDL20-2 23 20 2.2 2900
CDL20-3 35 20 4.0 2900
CDL20-4 47 20 5.5 2900
CDL20-5 58 20 5.5 2900
CDL20-6 70 20 7.5 2900
CDL20-7 82 20 7.5 2900
CDL20-8 94 20 11 2900
CDL20-10 118 20 11 2900
CDL20-12 142 20 15 2900
CDL20-14 166 20 15 2900
CDL20-17 202 20 18.5 2900

八、变频恒压供水设备安装环境
    1、输送介质:冷热清洁、非易燃易爆并不含固体颗粒或纤维的液体。
    2、液体温度:常温型 -15 ℃至 +70 ℃ 热水型 +70 ℃ 至 +120℃
    3、周围环境:无水滴、蒸汽,无漂浮性尘埃及金属微粒场所。无日光照射,高温及严重落尘场所。无腐蚀、易 燃性气体及液体场所。无震动、保养检查容易之场所。
    4、环境温度:最高 +45℃且通风良好。
