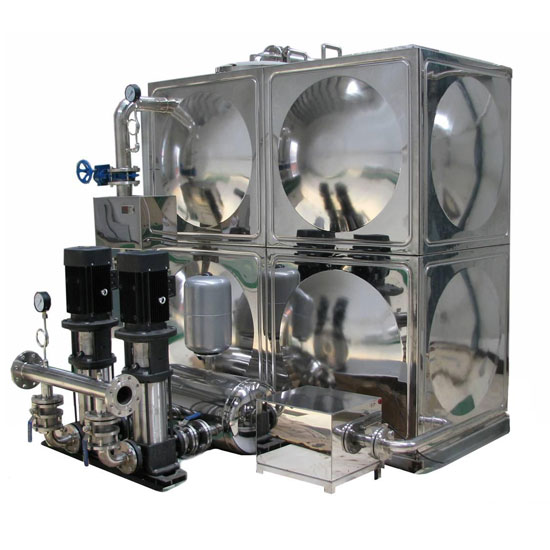

一、箱式变频恒压供水设备概述
箱式变频恒压供水设备由气压罐、不箱钢水箱、水泵及电控系统三部分组成,其突出优点是,不需建造水塔,投资小、占地少、布置灵活,建成投产快。采用水气自动调节、自动运转、节能与自来水自动并网,停电后仍可供水,调试后不需看管。广泛用于企业单位、住宅区及农村的生产、生活、办公供水。适用于供水户在5000户以内,日供水量在3000m3以内场所,供水高度达100米以上。
二、箱式变频恒压供水特点
1、节电:优化的节能控制软件,使水泵实现节能运行;
2、节水:根据实际用水情况设定管网压力,自动控制水泵出水量,减少了水的跑、漏现象;
3、运行可靠:由变频器实现泵的软起动,使水泵实现由工频到变频的无冲击切换,防止管网冲击、避免管网压力超限,管道破裂。
4、联网功能:采用全中文工控组态软件,实时监控各个站点,如电机的电压、电流、工作频率、管网压力及流量等。并且能够累积每个站点的用电量,累积每台泵的出水量,同时提供各种形式的打印报表,以便分析统计。
5、控制灵活:分段供水,定时供水,手动选择工作方式。
6、自我保护功能完善:如某台泵出现故障,主动向上位机发出报警信息,同时启动备用泵,以维持供水平衡。万一自控系统出现故障,用户可以直接操作手动系统,以保护供水。
三、箱式变频恒压供水设备应用范围
1、自来水厂、加压泵房
2、居民生活区、宾馆及其它建筑
3、企业生产用水
4、锅炉循环水系统
5、农田灌溉系统
四、箱式变频恒压供水设备安装环境
1、输送介质:冷热清洁、非易燃易爆并不含固体颗粒或纤维的液体。
2、液体温度:常温型 -15 ℃至 +70 ℃ 热水型 +70 ℃ 至 +120℃
3、周围环境:无水滴、蒸汽,无漂浮性尘埃及金属微粒场所。无日光照射,高温及严重落尘场所。无腐蚀、易 燃性气体及液体场所。无震动、保养检查容易之场所。
4、环境温度:最高 +45℃且通风良好。
五、不同户数在不同用水标准时所需要供水能力(m3/h)
户数 |
耗水标准 |
100 |
150 |
200 |
250 |
300 |
20 |
3.5 |
5.5 |
7 |
8.5 |
10.5 |
40 |
5.5 |
8.5 |
11 |
13.5 |
16.5 |
55 |
7 |
10.5 |
13.5 |
16.5 |
20 |
75 |
8.5 |
13 |
16.5 |
20.5 |
25 |
90 |
9.5 |
14.5 |
19 |
23 |
28.5 |
110 |
11 |
16.5 |
21.5 |
26.5 |
32 |
150 |
13.5 |
20.5 |
26.5 |
32.5 |
40 |
160 |
14 |
21 |
28 |
34 |
42 |
180 |
15.5 |
23 |
30 |
37 |
45 |
220 |
17.5 |
26.5 |
34.5 |
42 |
52 |
250 |
19 |
28.5 |
37.5 |
46 |
56 |
300 |
21.5 |
32.5 |
42 |
52 |
63 |
330 |
23 |
34.5 |
45 |
55.5 |
67.5 |
360 |
24 |
36.5 |
47.5 |
59 |
71 |
450 |
28.5 |
42.5 |
55.5 |
68.5 |
83 |
500 |
30.5 |
45.5 |
59.5 |
73.5 |
89 |
600 |
34 |
515.5 |
67 |
83 |
100 |
700 |
38.5 |
58 |
77 |
96.5 |
115.5 |
